Cara Membuat Kipas Angin USB Portable Keren

Cara Membuat Kipas Angin USB Portable Keren


zawzin.com - Desain Kipas USB  terinspirasi oleh gambar yang saya lihat beberapa bulan yang lalu yang merupakan produk yang telah ada di toko elektronik. Dalam proyek ini, kipas meja ini didukung oleh kabel USB sehingga dapat  dihubungkan ke laptop, power bank, adaptor dinding dll dengan menggunakan Pipa PVC sebagai body utama, bilah kipas terbuat dari Fan CPU dan 3-6 V motor DC (4800 rpm). Anda juga dapat menggunakan  bilah kipas dan motor DC dari toko-toko elektronik atau toko online.

Berikut cara pembuatan Kipas Angin USB Portable keren


1.  Alat dan Bahan


Alat yang dibutuhkan :

  • Mesin Bor
  • Alat Lem Hot Glue
  • Obeng
  • Solder
  • Lem Flex Kwik (Lem pipa / lem korea)

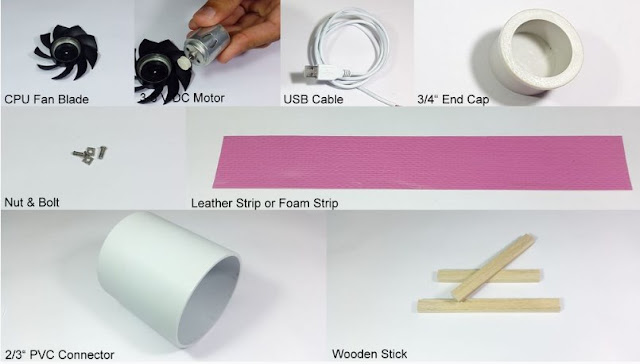

Bahan yang di butuhkan :

  • Fan Blade. Diambil dari kipas CPU lama
  • 3-6 V DC motor (4800 rpm).
  • Kabel USB.
  • 3/4 " End Cap (Selotip).
  • 2 3/4" Pipa PVC.
  • Leather Strip  atau lembaran Foam.
  • Tongkat kayu.
  • Mur dan baut (nut & bolt)

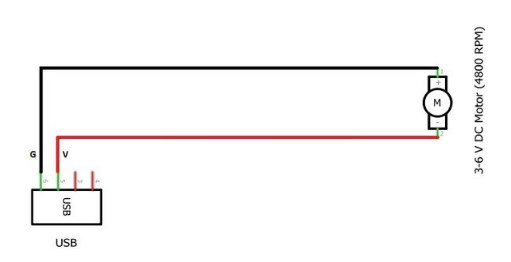

2. Skema

Skema dari kipas USB sangat sederhana. bilah Kipas melekat pada poros motor yang berada di tengah pipa PVC yang kemudian motor di hubungkan dengan kabel USB.





3. Persiapan dan proses pembuatan

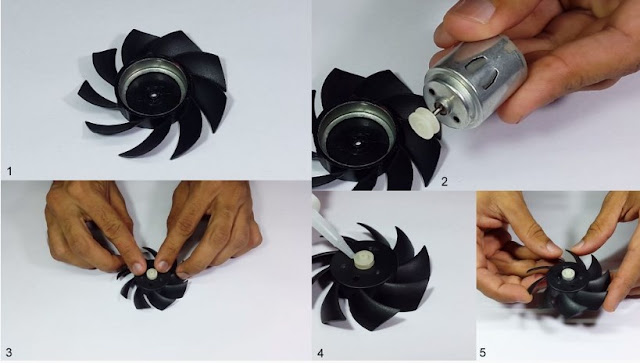

- Pertama-tama  tempelkan bilah kipas ke motor listrik, seperti pada gambar, pastikan bilah kipas menempel kuat pada poros motor listrik dengan bantuan lem.


- sebagai alternatif agar terlihat lebih stylist, kita bisa mewarnai bilah kipas dengan menggunakan cat semprot dan lapisan semen putuh dan lem untuk mengisi rongga yang kosong pada bilah kipas.


- Mendesain kesesuaian Body untuk menghubungkan dudukan Motor listrik agar bisa sesuai di poros body yang terbuat dari pipa PVC

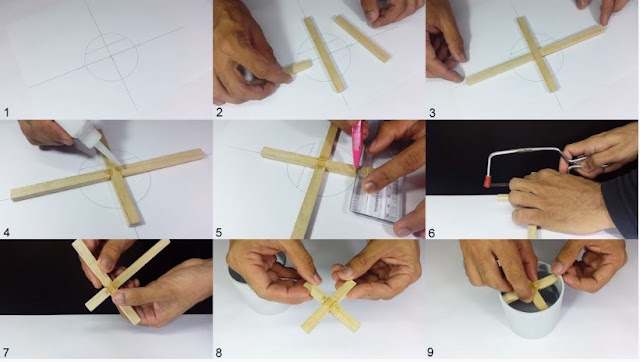

- Membuat dudukan motor listrik dengan menggunakan kayu stick, kayu di potong sesuai ukuran yang telah di gambar sebelumnya

- Tahap selanjutnya adalah menyesuaikan dudukan body menggunakan Leather strap,  lekukan di sesuaikan dengan body lengkungan dari pipa PVC



- Tahap finishing dari dudukan adalah membuat lubang dengan menggunakan Bor  sehingga sesuai untuk dihubungkan dengan body pipa PVC

-  Tahap Selanjutnya adalah pemasangan instalasi Kabel USB dengan Motor Listrik yang kemudian di tempelkan ke dudukan motor yang terbuat dari kayu tadi


- Setelah itu, instalasi menyeluruh dengan menyambungkan semua kedalam body pipa PVC, lalu di rekatkan menggunakan Lem.

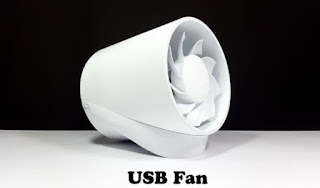

- Dan taraaaa, jadi deh Kipas Angin USB Portable keren

Masih Bingung ? Nih lihat video tutorialnya
